美标缩径球阀

美标缩径球阀

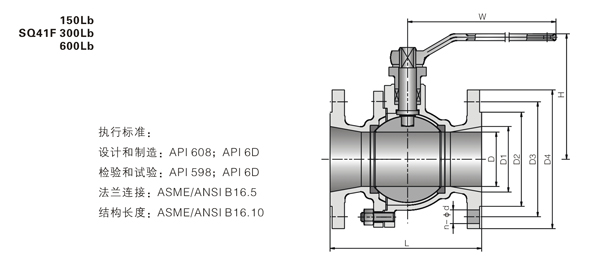

主要连接尺寸

压力级	NPS	L	D	D1	D2	D3	D4	f	b	n-φd	H	W
Class 150	1/2	108	10	13	35	605	89	16	115	4-15	80	140
	3/4	117	15	19	43	70	98	16	115	4-15	85	140
	1	127	20	25	51	795	108	16	12	4-15	90	140
	11/4	140	25	32	64	89	117	16	13	4-15	99	150
	11/2	165	32	38	73	985	127	16	15	4-15	105	180
	2	178	38	51	92	1205	152	16	16	4-19	126	200
	21/2	190	51	64	105	1395	178	16	18	4-19	140	250
	3	203	64	76	127	1525	190	16	19	4-19	165	300
	4	229	76	102	157	1905	229	16	24	8-19	178	350
	6	394	104	152	216	2415	279	16	26	8-22	280	800
	8	457	150	203	270	2985	343	16	29	8-22	310	800
Class 300	1/2	140	10	13	35	665	95	16	15	4-15	80	140
	3/4	152	15	19	43	825	117	16	16	4-19	85	140
	1	165	20	25	51	89	124	16	18	4-19	90	140
	11/4	178	25	32	64	985	133	16	19	4-19	99	150
	11/2	190	32	38	73	1145	156	16	21	4-22	105	180
	2	216	38	51	92	127	165	16	23	8-19	126	200
	21/2	241	51	64	105	149	190	16	26	8-22	140	250
	3	283	64	76	127	1685	210	16	29	8-22	165	300
	4	305	76	102	157	200	254	16	32	8-22	178	350
	6	403	104	152	216	270	318	16	37	12-22	280	800
	8	502	150	203	270	330	381	16	42	12-25	310	800
Class 600	1/2	165	10	13	35	665	95	64	15	4-15	75	140
	3/4	190	15	19	43	825	118	64	16	4-19	79	140
	1	216	20	25	51	89	124	64	18	4-19	83	140
	11/4	229	25	32	64	985	133	64	21	4-19	114	150
	11/2	241	32	38	73	1145	156	64	23	4-22	120	200
	2	292	38	51	92	127	165	64	26	8-19	125	250
	21/2	330	51	64	100	149	190	64	29	8-22	156	300
	3	356	64	76	127	168	210	64	32	8-22	172	350
	4	432	76	102	157	216	273	64	38	8-25	220	500
	6	559	104	152	216	292	356	64	48	12-29	290	1000
	8	660	150	200	270	349	419	64	56	12-32	340	1200

注：1、缩径球阀的连接法兰与全通径球阀相同；

2、部分规格的缩径球阀，其结构长度有长系列和短系列，本表中按长系列。
