100A角式消声水位控制阀

100A角式消声水位控制阀




结构及用途

该阀由角形主阀、针阀、球阀与浮球阀等组成。角式消声水位控制阀主要适用于各水池、水箱有效地控制水位的理想产品,适时切断或打开,并由主阀外部的浮球导阀控制。液位控制准确,水位不受压力波动干扰,开闭紧密不漏水,浮球灵动,维护保养简单(控制浮球阀可与主阀分离安装)。

主要技术参数

公称压力

1.0MPa

1.6MPa

壳体试验压力

1.5MPa

2.4MPa

密封试验压力

1.1MPa

1.76MPa

适用温度

O~≤80℃

最低动作压力

P1≥0.1MPa

适作介质

水、油品

主要零件材料

公称压力

阀体、阀盖

弹簧盖、弹簧

薄膜

材料

铸铁

不锈钢

尼龙强化橡胶

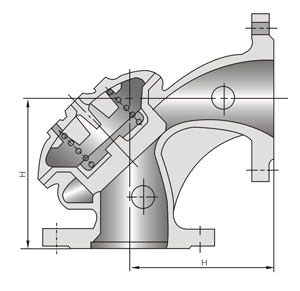

主要外形尺寸

公称通径 DN(am) 尺寸 (am)
H D D1 D2 Z-Фd
PN10 PN16 PNl0 PN16 PN10 PN16 PN10 PN16
50 125 165 165 125 125 102 102 4-Ф18 4-Ф18
65 145 185 185 145 145 122 122 4-Ф18 4-Ф18
80 155 200 200 160 160 133 133 8-Ф18 8-Ф18
100 175 220 220 180 180 158 158 8-Ф18 8-Ф18
125 200 250 250 210 210 184 184 8-Ф18 8-Ф18
150 225 285 285 240 240 212 212 8-Ф22 8-Ф22
200 275 340 340 295 295 268 268 8-Ф22 12-Ф22
250 325 395 405 350 355 320 320 12-Ф22 12-Ф26
300 375 445 460 400 410 370 370 12-Ф22 12-Ф26
