900X型紧急关闭阀
结构及用途

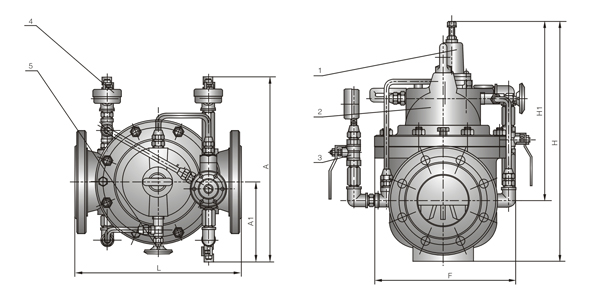

该阀由主阀2、针阀5、导阀1、球阀3与压力表4等组成。紧急关闭阀用于生活小区中消防用水与生活用水并联的供水系统中。当消防用水时阀门自动紧急关闭生活用水保证消防用水。当消防结束时，阀门自动打开，恢复生活用水。比传统的消防单独供水更能节约成本。
主要技术参数
|
公称压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
壳体试验压力 |
1.5MPa |
2.4MPa |
3.75MPa |
|
密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
|
最大入口压力 |
1.0MPa |
1.6MPa |
2.5MPa |
|
出口压力可 调节的范围 |
0.09-0.8MPa |
0.10-1.2MPa |
0.15-1.6MPa |
|
工作温度 |
0～80℃ |
||
|
最低动作压力 |
P1≥0.07MPa |
||
|
适作介质 |
水 |
||
主要外形尺寸
| 公称通径 DN(am) | L | A | A1 | H | H1 | F |
| 20 | 180 | 292 | 136 | 342 | 247 | 116 |
| 25 | 180 | 292 | 136 | 342 | 247 | 116 |
| 32 | 180 | 292 | 136 | 342 | 247 | 116 |
| 40 | 240 | 330 | 155 | 395 | 278 | 170 |
| 50 | 240 | 330 | 155 | 395 | 278 | 170 |
| 65 | 250 | 350 | 165 | 405 | 298 | 180 |
| 80 | 285 | 365 | 175 | 430 | 313 | 210 |
| 100 | 360 | 410 | 195 | 510 | 350 | 275 |
| 125 | 400 | 455 | 220 | 560 | 365 | 310 |
| 150 | 455 | 475 | 230 | 585 | 420 | 355 |
| 200 | 585 | 530 | 255 | 675 | 450 | 460 |
| 250 | 650 | 623 | 300 | 730 | 470 | 500 |
| 300 | 800 | 700 | 340 | 760 | 490 | 580 |
| 350 | 860 | 840 | 415 | 840 | 526 | 640 |
| 400 | 960 | 880 | 430 | 91O | 570 | 715 |
| 450 | 1075 | 930 | 460 | 1030 | 610 | 780 |
| 500 | 1075 | 980 | 490 | 1135 | 665 | 830 |
| 600 | 1230 | 1060 | 530 | 1270 | 725 | 920 |
| 700 | 1650 | 1130 | 560 | 1460 | 865 | 980 |
| 800 | 1750 | 1230 | 610 | 1640 | 975 | 1050 |
