700X型水泵控制阀



结构及用途

该阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制开关1与压力表5等组成。水泵控制阀能够控制水泵的止回阀。当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动停止，剩下的10%由回水关闭，可完全防止水锤现象产生。适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统。

主要技术参数

公称压力	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	1.5MPa	2.4MPa	3.75MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
工作温度	0-80℃
电低动作压力	P1≥0.07MPa
电磁阀适宜交流	220V
电磁阀适宜直流	24V
适作介质	水

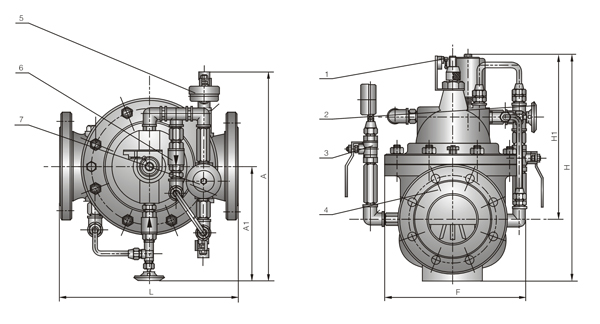

主要外形尺寸

公称通径 DN(am)	L	A	A1	H	H1	F
20	180	292	136	342	247	116
25	180	292	136	342	247	116
32	180	292	136	342	247	116
40	240	330	155	395	278	170
50	240	330	155	395	278	170
65	250	350	165	405	298	180
80	285	365	175	430	313	210
100	360	410	195	510	350	275
125	400	455	220	560	365	310
150	455	475	230	585	420	355
200	585	530	255	675	450	460
250	650	623	300	730	470	500
300	800	700	340	760	490	580
350	860	840	415	840	526	640
400	960	880	430	910	570	715
450	1075	930	460	1070	610	780
500	1075	980	490	1135	665	830
600	1230	1060	530	1270	725	920
700	1650	1130	560	1460	865	980
800	1750	1230	610	1640	975	1050

法兰连接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
