600X型电动控制阀



结构及用途

该阀主要由主阀4、针阀2、电磁向导阀1与球阀3等组成。水力电动控制阀是用于安装在管路中作为电动遥控开启和关闭的功能，同时可加装速度调控装置，可取代启闭闸阀或蝶阀的大型电动装置。维修简单、使用方便、安全可靠。

主要技术参数

公称压力	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	1.5MPa	2.4MPa	3.75MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
工作温度	0～80℃
电低动作压力	P1≥0.07MPa
电磁阀电压交流	220V
电磁阀电压直流	24V
适作介质	水

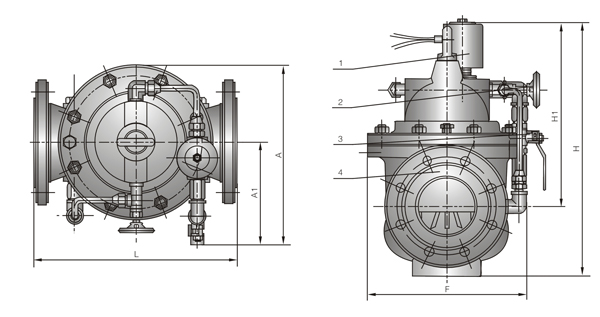

主要外形尺寸

公称通径 DN(mm)	L	A	A1	H	H1	F
20	180	194	136	342	250	116
25	180	194	136	342	250	116
32	180	194	136	342	250	116
40	240	240	155	395	278	170
50	240	240	155	395	278	170
65	250	255	165	405	298	180
80	285	280	175	430	315	210
100	360	332	195	510	350	275
125	400	375	220	560	365	310
150	455	408	230	585	420	355
200	585	485	255	675	450	460
250	650	550	300	730	470	500
300	800	630	340	760	490	580
350	860	735	415	840	526	640
400	960	788	430	910	570	715
450	1075	850	460	1070	610	780
500	1075	905	490	1135	665	830
600	1230	970	530	1270	725	920
700	1650	1050	560	1460	865	980
800	1750	1135	610	1640	975	1050

法兰连接尺寸：
PN1.0MPa、PN1.6MPa按GB4216.4/5-84标准
PN2.5MPa按GB9113.4-88标准
