100X型遥控浮球阀



结构及用途

该阀由主阀2、针阀3、球阀1与浮球阀4等组成。遥控浮球阀能有效地控制水塔或水箱液面，适时切断或打开阀芯输入水流或阻止水流外泄。液位控制准确，水位不受压力波动干扰，开闭紧密不漏水、浮球灵活，维护保养简单。（控制浮球可与主阀分离安装），适用于工矿、企业、高层建筑中水箱、水池、水塔的自动供水系统。

主要技术参数

公称压力	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	1.5MPa	2.4MPa	3.75MPa
密封试验压力	1.1MPa	1.76MPa	2.75MPa
适用温度	0～≤80℃
最低动作压力	P1≥0.07MPa
适作介质	水

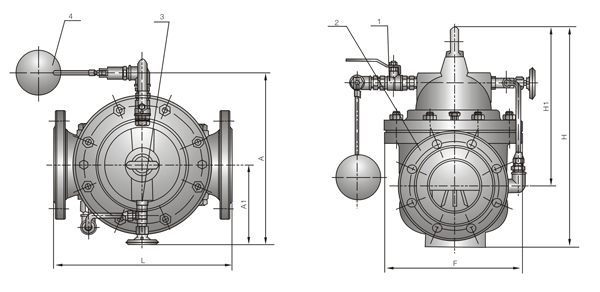

主要外形尺寸

公称通径 DN(am)	L	A	A1	H	H1	F
20	180	262	130	212	179	116
25	180	262	130	212	179	116
32	180	262	130	212	179	116
40	240	280	139	265	210	170
50	240	280	139	265	21O	170
65	250	284	141	310	215	180
80	285	292	145	350	245	210
100	360	330	164	460	305	275
125	400	340	169	520	365	310
150	455	350	174	570	415	355
200	585	392	195	695	51O	460
250	650	442	220	780	560	500
300	800	472	235	905	658	580
350	860	532	265	1025	696	640
400	960	582	290	1080	735	715
450	1075	632	320	1030	610	780
500	1075	682	350	1135	665	830
600	1230	762	390	1270	725	920
700	1650	832	420	1460	865	980
800	1750	932	470	1640	975	1050
