T型过滤器

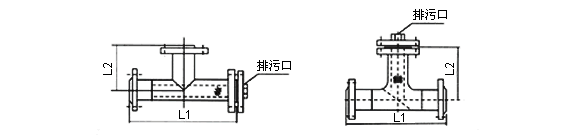

SB34型法兰连接直通式T型过滤器
公称通径：DN50-600mm 单位:(mm)
公称压力：PN≤10.0MPa 单位:(Mpa)
| 公称通径 （DN） |
尺寸（mm） | b | |
| L1 | L2 | ||
| 50 | 230 | 115 | R3/8" |
| 65 | 260 | 130 | R3/8" |
| 80 | 280 | 140 | R3/4" |
| 100 | 350 | 175 | R3/4" |
| 150 | 450 | 225 | M20 1.5 |
| 200 | 500 | 250 | M20 1.5 |
| 250 | 590 | 295 | M20 1.5 |
| 300 | 680 | 340 | M20 1.5 |
| 350 | 790 | 395 | M22 1.5 |
| 400 | 850 | 425 | M22 1.5 |
| 500 | 1000 | 500 | M22 1.5 |
| 600 | 1200 | 600 | M22 1.5 |
