气动隔膜调节阀
【气动隔膜调节阀产品概述】
ZMAT/ZMBT气动隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成,隔膜阀体采用无填料函结构、节流元件为弹性隔膜，阀体流道平滑；因而隔膜调节阀的流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。
气动隔膜调节阀阀体衬里和隔膜均可采用耐腐蚀材料制造，适用于控制各种腐蚀性和悬浮液介质的调节场合。

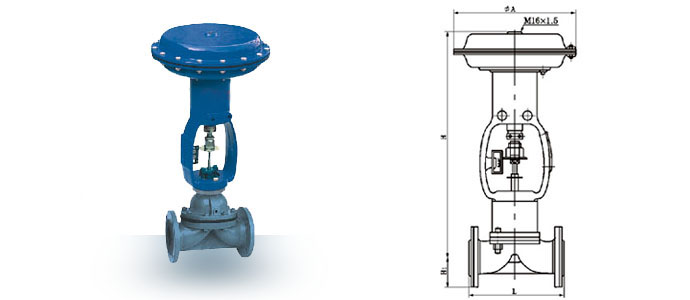

【气动隔膜调节阀产品结构图】
【气动隔膜调节阀外形尺寸】
|
公称通径
DN(mm) |
外形安装尺寸
|
||||
|
A
|
H
|
H1
|
L
|
||
|
ZMAT型
|
ZMBT型
|
||||
|
15
|
280
|
479
|
532
|
47.5
|
140
|
|
20
|
479
|
532
|
52.5
|
145
|
|
|
25
|
479
|
532
|
57.5
|
155
|
|
|
32
|
325
|
538
|
617
|
67.5
|
165
|
|
40
|
553
|
632
|
72.5
|
190
|
|
|
50
|
562
|
641
|
80
|
210
|
|
|
65
|
410
|
754
|
855
|
90
|
240
|
|
80
|
100%
|
876
|
97.5
|
270
|
|
|
100
|
857
|
958
|
107.5
|
335
|
|
【气动隔膜调节阀主要性能参数】
| 1、主要技术参数 |
|
公称通径DN(mm)
|
15 |
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
68
|
90
|
160
|
300
|
|
流量特性
|
近似快开特性
|
||||||||
|
公称压力MPa
|
1.0
|
||||||||
|
链接型式
|
法兰链接：PN1.0按JB78-59标准
|
||||||||
|
配用执行机构型号
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
||||||
|
有效面积Fe(cm2)
|
280
|
400
|
630
|
||||||
|
行程L(mm)
|
10
|
16
|
25
|
630
|
|||||
|
作用方式
|
气关式；气开式
|
||||||||
|
弹簧压力范围(KPa)
|
标准20-100，可选用40-200，20-60，60-100
|
||||||||
|
供气压力(MPa)
|
标准0.14；可选用0.24
|
||||||||
|
气源接头
|
M16×1.5
|
||||||||
|
固有可调比R
|
30：1
|
||||||||
| 2、主要性能 |
|
项目
|
技术指标
|
|
|
不带定位器
|
带定位器
|
|
|
基本误差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死区％
|
6
|
0.6
|
|
允许泄漏量
|
衬里材料为聚三氟乙烯隔膜材料
为：氯丁橡胶，氟橡胶 |
10-4×阀额定容量
|
|
无衬里材料为，隔膜材料为：氯
丁橡胶，氟橡胶 |
5×10-6×阀额定容量
|
|
|
可配附件
|
电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等
|
|
|
额定流量系数Kv偏差％
|
±20
|
|
| 3、阀体衬里和隔膜材料的组合 |
|
阀体材料
|
衬里材料
|
隔膜材料
|
使用温度
|
适用场合
|
|
铸铁HT200
|
无
|
氯丁橡胶
|
0～65℃
|
无腐蚀性介质，水及研磨剂，泥浆类介质
|
|
铸铁HT200
|
聚三氟氯乙烯
|
氟橡胶
|
-15～150℃
|
强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
|
|
铸不锈钢
ZG1Cr18Niti |
无
|
氟橡胶
|
-20～200℃
|
一般酸、碱有机溶剂等介质
|
| 4、允许压差 |
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
额定流量系数Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|||
|
公称压力(MPa)
|
1.0
|
|||||||||||
|
配用执行机构型号
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|||||||||
|
关闭时
允许最 大压力 MPa |
信
号 压 力 MPa |
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|||
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
||
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|||
【气动隔膜调节阀使用维护、安装说明】
1、气动隔膜阀应垂直安装于管道上，体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转换成旁路操作，使生产过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空档位置，以利于自控系统的正常进行。
3、清洗管道时，调节应处于最大开度，以便排除管道内污物。
4、如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查，防止因腐蚀和破裂而损坏其它零件和造成事故。
