隔膜阀-G49W三通隔膜阀

三通隔膜阀G49W

设计与制造：GB12239
	结构长度：GB12221、JB1688
	法兰连接尺寸：GB4216、JB78

用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体

内腔表面无衬里或覆有可供选择的各种橡胶，适用

适用于不同工作温度和流体管路。

适用温度：≤85℃、≤100℃、≤120℃

≤150℃(按照衬里和隔膜材料)

材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁

阀杆：碳钢、不锈钢

手轮：铸铁

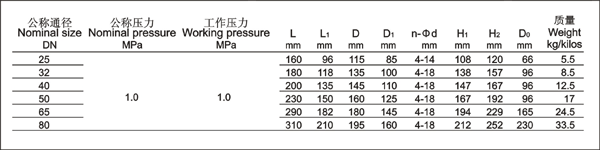

压力等级：PN（MPa）

1.0

测试：

衬里层：电火花检测

试验与检验按GB/T13927标准

公称压力：PN（MPa）

阀体：PN×1.5

密封：PN×1.1

结构特点：

隔膜阀是一种特殊形式的截断阀：

1.弹性密封的开闭件，确保没有内漏；

2.流线型的流道，使得压力损失小；

3.没有填料函，因此没有外漏；

4.阀体与盖被中间隔膜开，使得隔膜上方的阀盖，阀杆等到零件不受介质侵蚀

5.隔膜可更换，维护费用纸；

6.衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性

	设计与制造：GB12239
	结构长度：GB12221、JB1688
	法兰连接尺寸：GB4216、JB78

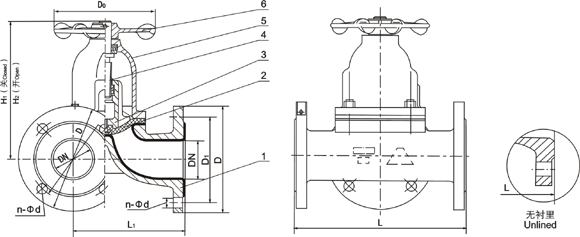

部件列表：
1、阀体	5、阀盖
2、隔膜	6、手轮
3、阀瓣
4、阀杆
