气动全衬胶蝶阀D671J-10
规 格： DN40--1400
产品类别： 气动衬胶蝶阀
产品说明：系列气动衬胶蝶阀广泛适用于油品、化工、冶金、造纸、电办、矿业，印染、日用化，等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
系列气动衬胶蝶阀结构特点为：
•气动执行器：采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式（弹簧复位）；参考本公司气动执行器样本。
•中线弹性密封：密封材料分橡胶和氟塑料或全衬橡胶和氟塑料，弹性阀座配高精度蝶板确保零泄漏，阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保持最小磨擦力。产品重量轻，体积小，启闭迅速。
•三偏心结构密封：阀座密封材料分金属密封和氟塑料密封。金属密封蝶阀有弹性密封圈阀座与多层复合蝶板，三维偏心密封结构启闭磨檫小，密封性能可靠，抗磨损耐高温，具有自定心作用，泄漏最小，使用寿命长。产品结构合理重量轻，体积小，安装尺寸小，操作简便，启闭迅速，是目前发展最快适用最广泛的流体控制阀门。
F4 全衬里聚四氟乙烯 -40 ～ 160
•附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构•产品性能规范
| 压 力 等 级 | 公称压力 PN (Mpa) | 磅级（Class） | |||||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | |||
| 试验 压力(Mpa) |
壳体试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 | |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | ||
| 气密封 | 0.6 (Mpa) | ||||||||||||
| 适用介质 | 阀 体 材 质 | ||||||||||||
| C | P | R | |||||||||||
| 水、蒸汽、油品、液化气等 | 硝酸类腐蚀性介质等 | 醋酸类腐蚀性介质等 | |||||||||||
·阀座密封材料温度额定值
| 代 号 | 材 料 | 适用温度 ( ℃ ) |
| H | 合金钢304、316 | -30 ～ 425 |
| F | 增强聚四氟乙烯 | -40 ～ 180 |
| X | 丁睛橡胶 | -12 ～ 82 |
| 乙丙橡胶 | -35 ～ 110 | |
| 食品级乙丙胶 | -35 ～ 110 | |
| 氟橡胶 | -12 ～ 135 | |
| J | 全衬里丁睛橡胶 | -12 ～ 82 |
| F4 | 全衬里聚四氟乙烯 | -40 ～ 160 |

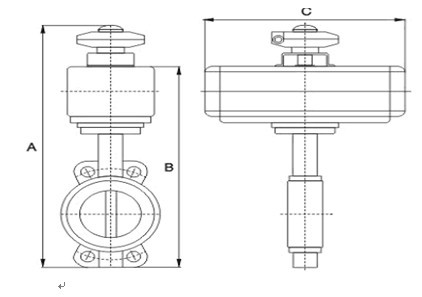

外型参数及尺寸
| 规格 | A | B | C |
| DN50 | 379 | 368 | 141 |
| DN65 | 417 | 307 | 159 |
| DN80 | 442 | 332 | 159 |
| DN100 | 489 | 379 | 211 |
| DN125 | 556 | 446 | 248 |
| DN150 | 581 | 471 | 269 |
| DN200 | 668 | 558 | 315 |
| DN250 | 777 | 667 | 409 |
| DN300 | 853 | 743 | 438 |
| DN350 | 941 | 831 | 487 |
| DN400 | 1083 | 973 | 621 |
| DN450 | 1152 | 1042 | 621 |
| DN500 | 1241 | 1131 | 684 |
| DN600 | 1541 | 1431 | 876 |
